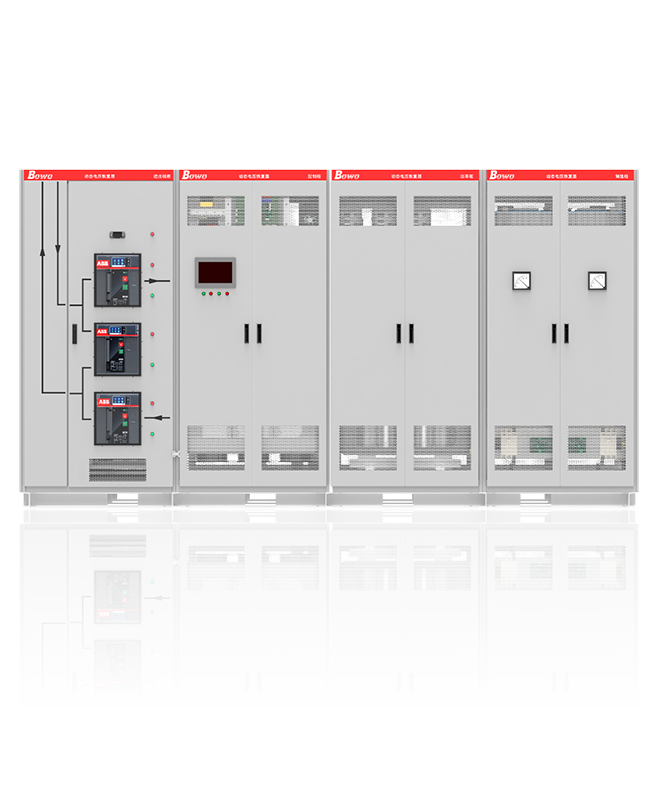

DVR对电压暂降、骤升、中断、多电源切换免疫
保障敏感负荷电压质量
柔性退出、隔离输出

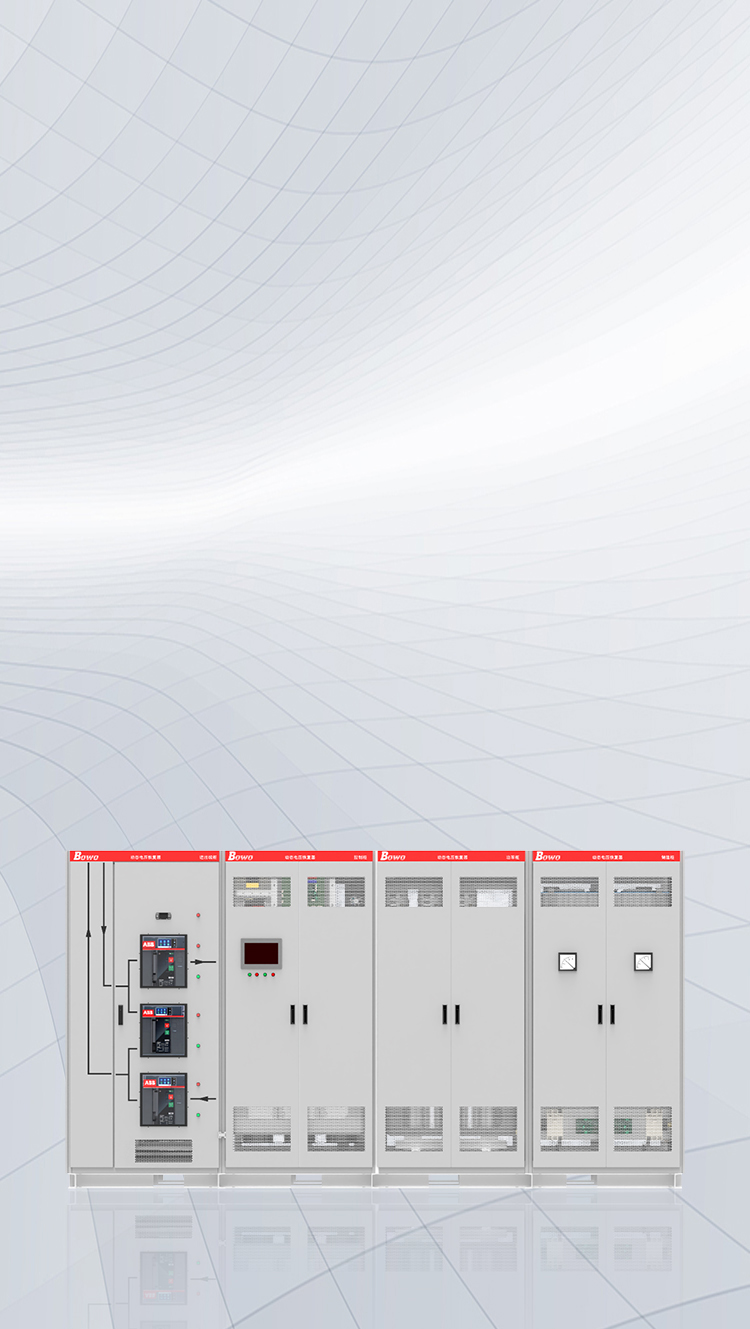

动态电压恢复器DVR手机图片

电压暂降定义

电压暂降三性

动态电压恢复器DVR的补偿模式

电网电压异常——补偿模式

电压暂降、骤升或短时中断时，快速切断晶闸管电子开关，同时启动IGBT功率模块，负载与电网隔离，动态电压恢复器BW-DVR为负载供电。
运行特点：快速响应，隔离输出
动态电压恢复器DVR的复模式

电网电压恢复稳定——恢复模式

动态电压恢复器BW-DVR输出的电压波形与电网波形进行同步后，接通晶闸管电子开关，重新由电网给负载直接供电。
同时为储能电容柜补充损耗的能量。
运行特点：柔性退出，无缝切换
动态电压恢复器DVR的故障检修模式

故障检修模式

当动态电压恢复器BW-DVR设备出现故障或计划检修时，切换到旁路回路供电；维护完成后，设备自动恢复运行。
运行特点：快速旁路，自动恢复
系统额定电压400V（208V-750V）
补偿工作电压低电压补偿范围 0-85% 额定电压；高电压补偿范围 115%~130% 额定电压
补偿容量(kVA)15/20/30
50/75/100150200300400500600800
补偿时间3s3s3s2s3s2s4s3s2s
外形尺寸(mm)800*700*11001000*800*1800(2200)1200*800*22001800*800*22002600*1000*22003600*1000*2200
续-补偿容量(kVA)10001250160020002500
续-补偿时间1s1s1s1s1s
续-外形尺寸(mm)4000*1000*22004400*1000*22005800*1000*22006200*1000*22007800*1000*2200
工作频率48.5Hz ~ 51.5Hz
装置响应时间＜2ms
补偿电压不平衡度＜3%
电压补偿精度＜1%
整机效率＞99.5%
电压总谐波畸变率＜4%
工作环境温度-25℃ ~ +45℃
保护具备必要保护，且保护动作时不影响负载正常供电
工作湿度0 ~ 95% 无结露
噪声非补偿、充电工况条件下≤60dB( 在距离设备1米处测量)
寿命维护寿命20年
注：上表中尺寸针对 400V 电压等级设备，其他电压等级设备尺寸与5357cc拉斯维加斯(中国)有限公司|官方网站沟通获取。
