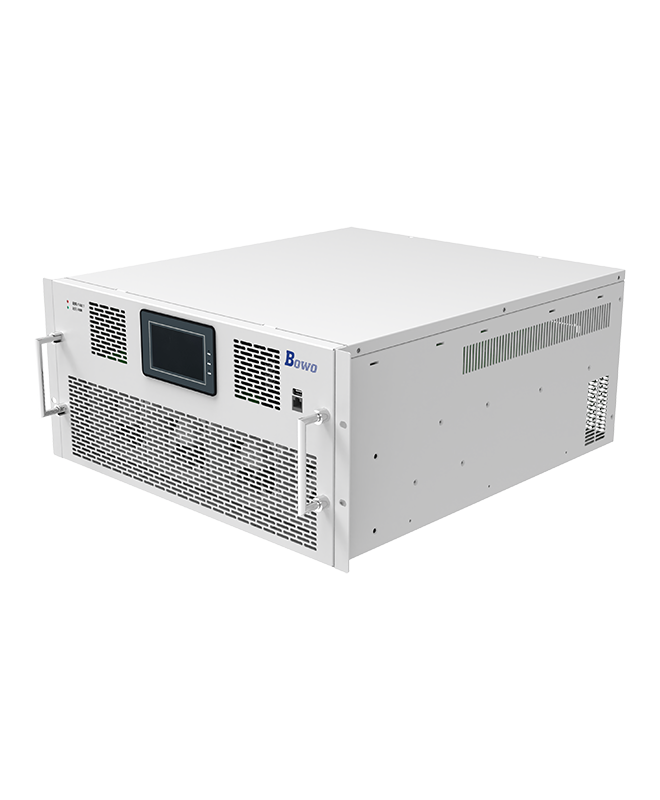

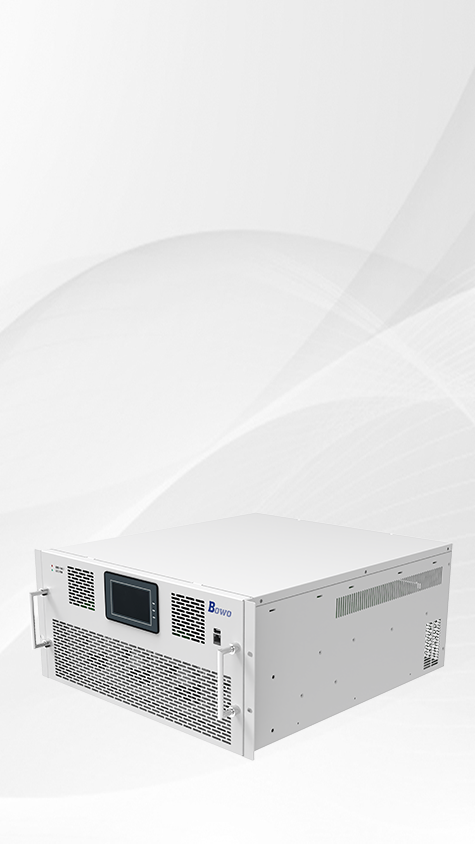

静止无功发生器 BW-SVG

基于IGBT的BWSVG®静止无功发生器，由三大基本功能模块构成：检测模块、控制运算模块及补偿输出模块。工作原理为由外部CT检测系统的电流信息，由控制芯片分析出当前的电流信息，如PF、S、Q等，然后由控制器给出补偿的驱动信号，由电力电子逆变电路组成的逆变回路发出补偿电流。适用于冶金、煤炭、化工、有色、石化、半导体、汽车等行业。

    • 技术参数

    额定工作电压400V±15%（其他电压等级可以特殊定制）
    额定工作频率50/60Hz±5%
    使用环境温度-10℃~+55℃，超温自动降容
    过载能力2.5In，20ms
    开关频率20kHz（IGBT）
    响应时间≤50μs
    完全响应时间≤5ms
    结构设计采用模块化结构设计；外壳标准防护等级为IP20
    柜内器件安装方式柜内积木式安装、模块和柜体的连接采用机架式或壁挂式设计
    故障处理任一模块的故障不得影响其他模块的正常运行和系统的整体运行
    控制算法采用智能FFT算法、瞬时无功算法
    人机界面采用7寸彩色液晶屏幕显示
    功能设置无功补偿、不平衡补偿自由组合方式，可以兼顾滤波
    滤波范围2~25次谐波（可选），滤波效能可达97%以上
    噪音≤65dB
    满载功耗≤2%
    通讯接口通信接口采用RS485或以太网口，提供开放的协议文本
    扩容方式支持多机不等容并联扩容
    型号补偿容量
    (kvar)    		电压等级
    (V)    		最小柜体尺寸
    宽×深×高(mm)
    BW-SVG-1-400/5050400600×800×2200
    BW-SVG-1-400/100100400600×800×2200
    BW-SVG-1-400/150150400600×800×2200
    BW-SVG-1-400/200200400600×800×2200
    BW-SVG-1-400/250250400800×800×2200
    BW-SVG-1-400/300300400800×800×2200
    BW-SVG-1-400/3503504001000×800×2200
    BW-SVG-1-400/4004004001000×800×2200
    BW-SVG-2-400/250250400800×800×2200
    BW-SVG-2-400/300300400800×800×2200
    BW-SVG-2-400/3503504001000×800×2200
    BW-SVG-2-400/4004004001000×800×2200
    BW-SVG-1-660/5050660600×800×2200
    BW-SVG-1-660/100100660600×800×2200
    BW-SVG-1-660/200200660800×800×2200
    BW-SVG-1-660/300 3006601200×800×2200
    BW-SVG-2-660/3003006601200×800×2200

    注：接线方式：三相三线与三相四线柜体外形尺寸一样。其他电压等级或容量可订制。
