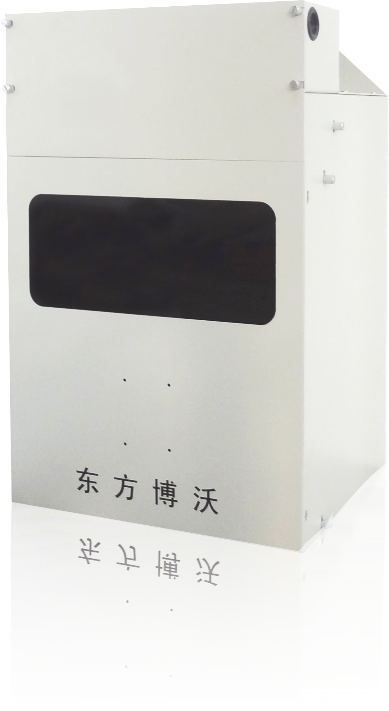

DQS201-B型大功率智能投切装置

技术参数

额定电压	400VAC、660VAC (特殊可定制)
投切容量	25kvar、50kvar、100kvar、200kvar、400kvar(特殊可定制)
相    数	三相(角内、角外)、单相
响应时间	≤20ms
控制信号	24VDC
工作频率	50Hz±5%
dv  /  dt	≥800V/μs
di  /  dt	≥100A/μs
功    耗	功耗低，热阻低，接触压降≤2.0V

使用条件

• 环境温度：-20℃～+40℃；

• 空气相对湿度在温度为40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如＋20℃时为90％；

• 电源应为50Hz正弦波，电压波动幅度不超过额定值的±20％，THDU≤30%；

• 大气压力：79.5kPa~106.0kPa（海拔2000m及以下）；

• 振动条件：无剧烈震动及冲击；

• 无导电及爆炸性尘埃，无腐蚀性气体。

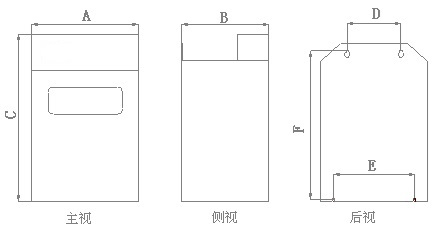

安装位置及尺寸

本装置安装于TSF/TSC柜体内，用于低压无功补偿电容器（组）的投切。

外形尺寸：A×B×C=395（mm）×322（mm）×620（mm）

固定尺寸：D×E×F=200（mm）×300（mm）×550（mm）

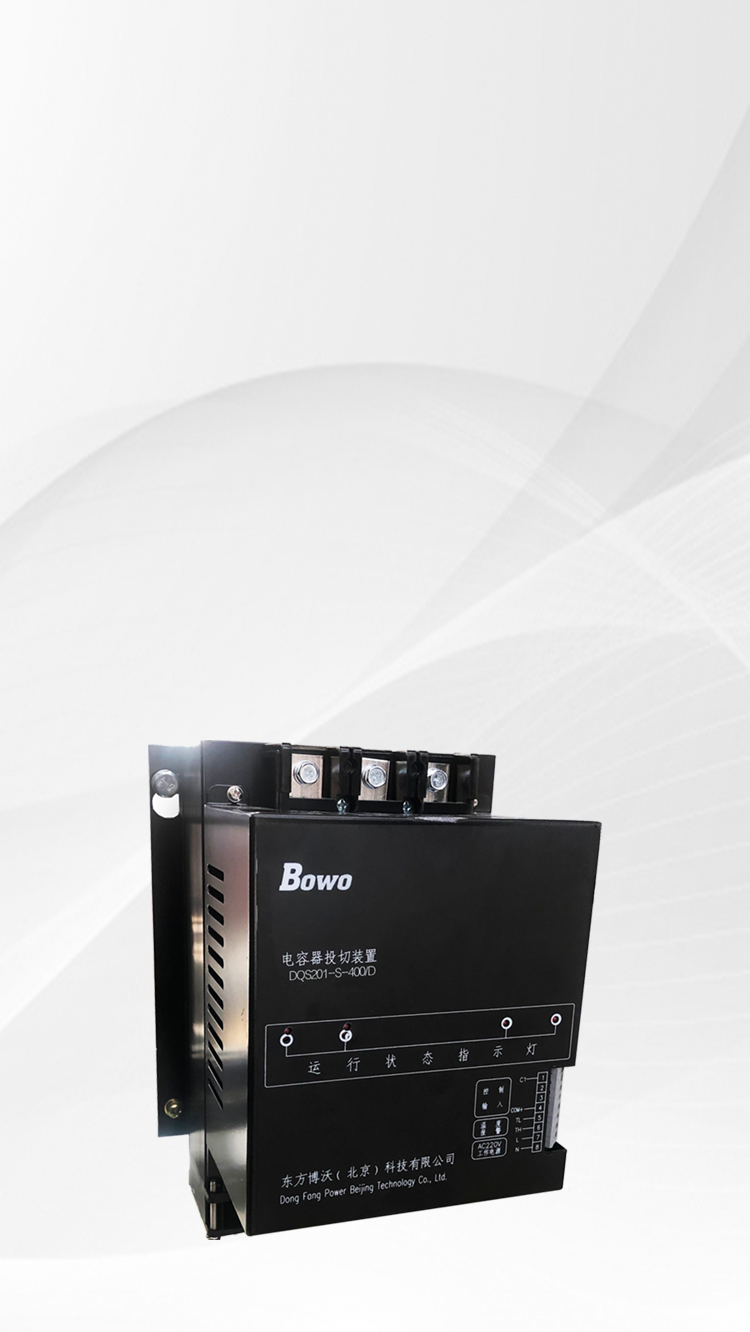

DQS201-S型小功率智能投切装置

技术参数

额定电压	400VAC
响应时间	≤20ms（三相全部投入时间）
控制信号	12VDC、24VDC
工作频率	50Hz±5%
dv  /  dt	≥800V/μs
di  /  dt	≥100A/μs
功    耗	管压降≤2.0V

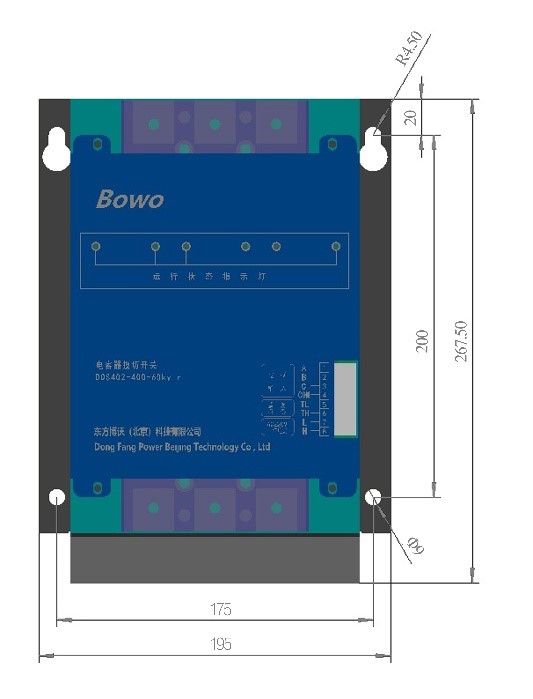

外形及安装尺寸图

外形及安装尺寸图

-->
